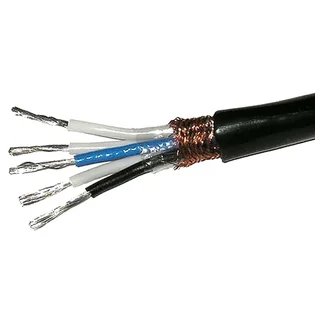

Кабель связи МКЭШ

Кабель монтажный экранированный МКЭШ предназначен для фиксированного межприборного монтажа электрических устройств, передачи управляющих сигналов и сигналов связи, преимущественно аналоговых. Применяется в составе измерительных систем «СТРУНА», «СТРУНА+» и «СПУ» для соединения компонентов оборудования.

Расшифровка маркировки:

• М — монтажный
• К — кабель
• Э — экран из медной проволоки
• Ш — защитный шланг из ПВХ пластиката

Конструкция:

• Токопроводящая жила — многопроволочная медная лужёная
• Изоляция — поливинилхлоридный пластикат (ПВХ)
• Сердечник — скрутка изолированных жил с поясной изоляцией из полиамидной или ПЭТФ плёнки
• Экран — оплётка из медных проволок с поверхностной плотностью не менее 65 %
• Оболочка — ПВХ пластикат

Технические характеристики:

• Номинальное напряжение: до 500 В переменного тока частотой до 400 Гц или до 750 В постоянного тока
• Испытательное напряжение: 2000 В (при приёмке), 1000 В (в эксплуатации)
• Сопротивление изоляции: не менее 10 МОм (при 20 °С)
• Диапазон рабочих температур: от −50 до +70 °С
• Монтаж без подогрева: при температуре не ниже −15 °С
• Срок службы: не менее 15 лет

Применение:

Кабель МКЭШ используется для соединений в электронной и электрической аппаратуре, оборудования КИПиА, различных приборов и коммутационных аппаратов, работающих при напряжении до 500 В. Экранированная конструкция обеспечивает устойчивость к электромагнитным помехам, что важно для точной передачи измерительных сигналов.

Цена указана за 1 метр.
