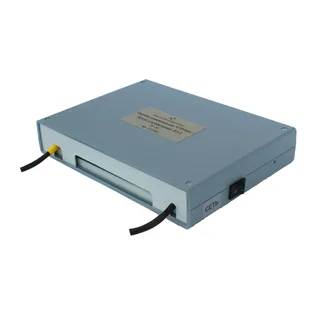

Блок управления (БУ2) для систем «СТРУНА+»

Блок управления (БУ2) устанавливается в помещении вместе со шкафом устройства распределительного (УР) и предназначен для программируемого включения или выключения внешних исполнительных механизмов, а также передачи сигнальной информации в шкафы автоматики.

Технические характеристики:

• Вес: 0.85 кг
• Габариты (Д×Ш×В): 230 × 170 × 40 мм
• Тип системы: СТРУНА+

Масштабируемость системы:

• К одному БУ2 возможно подключение до 8 каналов управления
• К одному УР можно подключить до 8 БУ2
• Всего в одной системе можно коммутировать до 64 каналов управления

Типы каналов управления:

• Силовые (~220В, оптосемистор) — для управления оповещателями, магнитными пускателями насосов и клапанов
• Релейные (контакты реле ~220В или =40В) — для передачи сигналов во внешние шкафы автоматики

Функциональные возможности:

БУ2 совместно с УР осуществляет слежение за состоянием измеряемых параметров (уровень, плотность, температура, давление). При необходимости блок оповещает пользователя о событиях в зоне измерений с помощью световых и звуковых сигналов или управляет внешними устройствами (насосы, клапаны, магнитные пускатели).

Основные применения:

• Защита от перелива продукта
• Контроль утечек
• Сигнализация порогов загазованности
• Защита насосов от работы «в сухую»
• Соблюдение требований ГОСТ Р 58404-2019 и СП 156.13130.2014

Гибкость настройки:

Один или два канала управления могут быть запрограммированы на срабатывание от нескольких объектов измерения (резервуаров). Например, один силовой канал настраивается на световой оповещатель, второй — на звуковой, и конфигурируются на все резервуары АЗС. При превышении уровня 90% взлива сработает световая сигнализация, при 95% — звуковая.

Важно: комплектация блока управления

Базовый блок управления (БУ2) поставляется без каналов управления и оповещателей. Для полноценной работы системы необходимо дополнительно приобрести:

• Силовой канал управления (СС1) — на ~220В, в составе БУ2
• Релейный канал управления (СР1) — на ~220В, в составе БУ2
• Релейный канал управления (СР1) — на =40В, в составе БУ2
• Оповещатель светозвуковой (ОЗС)
• Кабель блока управления (К-БУ2) — выбор длины и типа

Количество каналов управления и оповещателей определяется проектом. В одной системе возможно до 8 БУ2 и до 64 каналов управления.

Ток нагрузки каналов управления, А:

• Силовые цепи (оптосимистор) 220В, 50Гц: 0,1…0,5
• Маломощные цепи (твердотельное реле) 220В, 50Гц: 0,01…0,1
• Цепи DC 40В и AC 27В, 50Гц (твердотельное реле): до 0,5
