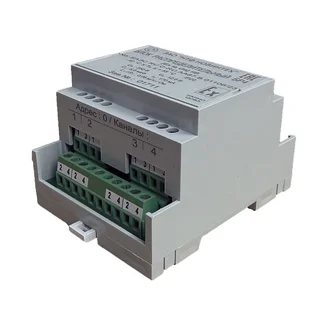

Блок распределительный (БР)

БР осуществляет сбор измерительных данных от первичных преобразователей (ППП, ДД1, ДЗО, ДУТ) и инициирует управление внешними объектами (насос, световая и звуковая сигнализация) посредством БУ2 по результатам анализа измерительных данных. Блок содержит четыре информационно-независимых измерительных канала.

Измеренная и диагностическая информация передается из БР по запросам в БИ1, БРИ1, БРМ5, БСР1.

Технические характеристики:

• Вес: 0.45 кг
• Габариты (Д×Ш×В): 155 × 70 × 60 мм
• Тип системы: СТРУНА+
• Номер канала БР: 1-4, 5-8, 9-12, 13-16, 17-64

Структурная схема:

В БР входят ячейка барьеров ЯБ и ячейка интерфейсная ЯИН. ЯБ формирует искробезопасное напряжение для четырёх измерительных каналов. Взрывозащищенность обеспечивается использованием в ЯБ DC-DC преобразователя, предохранителей и стабилитронов. ЯИН со стороны искробезопасной части содержит 4 формирователя RS-485 для приёма-передачи информации по измерительным каналам. На искроопасной части ЯИН располагаются узлы связи с шиной CAN, вычислительный и логический узлы. Разделение искроопасной и искробезопасной частей ЯИН обеспечивается оптронной развязкой.

Подключение:

ЯИН подключается к шине CAN с помощью клемм "CL", "CH". Искробезопасные выходы БР (питания и формирователей RS-485) выводятся на клеммы ("+", "–", "A", "B"). Четыре контакта ("+", "–", "A", "B") обслуживают один измерительный канал (или канал связи с датчиками). Номер канала определяется расположением контактов на БР и логическим адресом БР (диапазон логических адресов БР 0 – 15), который заносится в него при изготовлении.

Питание от БП1 подключается к клеммам "+12", "0" БР. Все искроопасные линии связи БР имеют защиту от перенапряжений.
