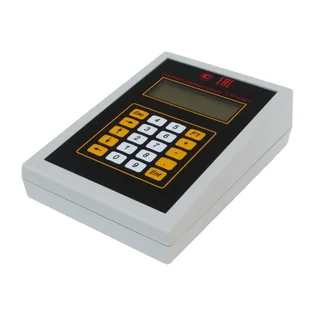

Блок индикации (БИ1)

БИ1 предназначен для осуществления связи между оператором и системой, между системой и ПЭВМ, отображения информации на четырехстрочном 20-ти символьном индикаторе и подачи звуковой сигнализации.

Структурная схема БИ1 представлена на рисунке. БИ1 работает в режиме постоянного отображения информации, которую он периодически запрашивает у УР.

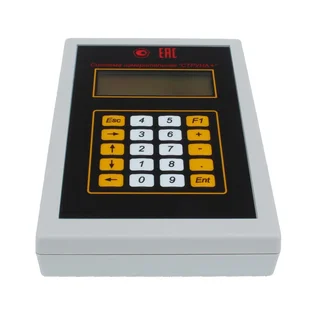

На БИ1 имеются кнопки, позволяющие производить смену типа отображаемой информации. Нажатие кнопки сопровождается звуковым сигналом. Полное описание соответствия нажатой кнопки и отображаемой при этом информации на БИ1 представлено в руководстве оператора КШЮЕ.421451.002РО.

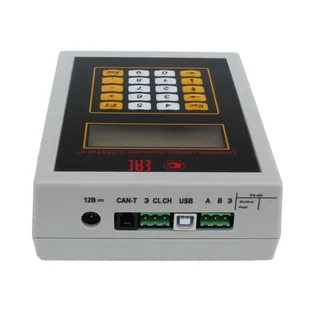

Подключение БИ1:

Для подключения БИ1 к УР используются:

• Разъем "CAN-T" — при расстоянии между УР и БИ1 до 200 м, при этом питание БИ1 осуществляется от УР.
• Контакты "Э", "CL", "CH" — при расстоянии между УР и БИ1 до 500 м, при этом питание БИ1 осуществляется от блока питания БП2.

Для подключения БИ1 к ПЭВМ используется:

• Разъём "USB" — при расстоянии между БИ1 и ПЭВМ до 5 м.
• Разъём "А В Э" — при расстоянии между БИ1 и ПЭВМ до 1200 м, при этом со стороны ПЭВМ используется конвертор интерфейсов, например, RS-485/USB, RS-485/RS-232.

Особенности БИ1:

• БИ1 подключается к ПК и через Порт 1 и через Порт 2. При этом протокол связи через Порт 2 может настраиваться на "Modbus STRUNA+" или на "Кедр", что отмечено на этикетке БИ1 с маркировками внешних разъемов.
• Версия ПО БИ1 состоит из 5-ти цифр (например, "61441"). Версия ПО БИ1 определяется по инструкции КШЮЕ.421451.002И1.
