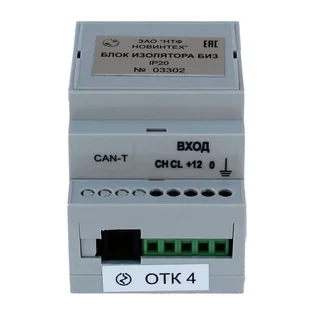

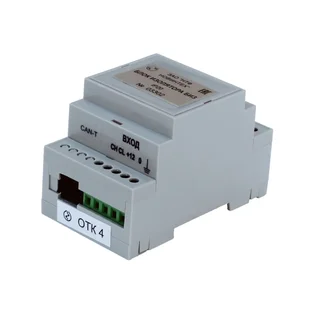

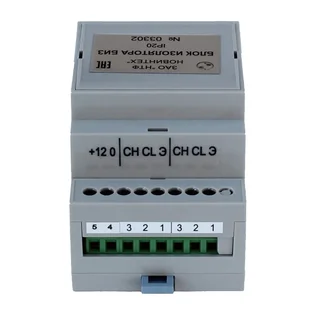

Блок изолятора (БИЗ)

БИЗ обеспечивает гальваническую развязку цепей питания и шины САN, а также выполняет функцию расширителя интерфейса CAN.

• Клеммы "+12", "0" на стороне "ВХОД" подключаются к БП1.
• Клеммы "CL", "CH" на стороне "ВХОД" подключаются к одноименным свободным клеммам БР.
• Клеммы "+12", "0" на стороне "ВЫХОД" используются для питания БИ1.
• Клеммы "CL", "CH" на стороне "ВЫХОД" используются для подключения к шине CAN других УР, БИ1, БУ2.
