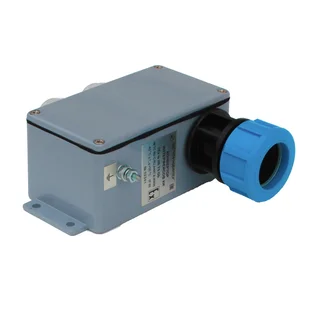

Конвертер интерфейсный (КИ, для ДЗО с молниезащитой)

КИ предназначен для объединения групп датчиков загазованности оптических (ДЗО) с целью подключения к устройству распределительному (УР) в составе измерительных систем «СТРУНА+». Конвертер обеспечивает магистральное подключение до 5 датчиков ДЗО на один канал системы на расстояние до 1200 м.

Назначение:

Конвертер интерфейсный применяется для организации связи между датчиками загазованности и системой «СТРУНА+». При количестве ДЗО в системе более 5 штук на каждый канал подключается до 3 датчиков.

Конструкция:

КИ состоит из корпуса с крышкой, изготовленных из алюминиевого сплава ADC 12. В корпусе установлены сальниковые вводы для соединения КИ с УР или с другим КИ, ячейка ЯКИ, индикатор режима работы, держатель для подсоединения ДЗО.

Индикация:

Светодиод сигнализирует мигающим светом о величине объёмной доли взрывоопасных паров и газов:

• Зелёный цвет — при объёмной доле от 0 до порога 1
• Жёлтый цвет — при объёмной доле от порога 1 до порога 2
• Красный цвет — при объёмной доле свыше порога 2

Особенности:

• Молниезащита — встроенная защита от перенапряжений в линиях связи
• Магистральное подключение — до 5 ДЗО на один канал системы на расстояние до 1200 м
• Взрывозащита — искробезопасная электрическая цепь
• Смена адреса — при необходимости после монтажа можно переписать адреса КИ согласно руководству оператора

Технические характеристики:

• Вес: 0.35 кг
• Габариты (Д×Ш×В): 140 × 145 × 60 мм
• Тип системы: СТРУНА+
• Максимальное количество ДЗО на канал: до 5 (при количестве в системе более 5 — до 3 на канал)

Комплектация:

• Конвертер
• Упаковка
