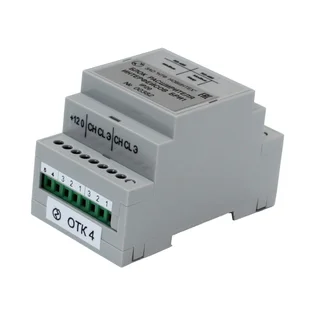

Блок расширителя интерфейсов (БРИ1)

Блок БРИ1 обеспечивает связь УР и ПЭВМ через два интерфейса RS-485, выполняет команды с ПЭВМ, обеспечивает доступ к измерительной и конфигурационной информации БР. Питание блока осуществляется от клемм «+12», «0» блока БП1.

Технические характеристики:

• Вес: 0.1 кг
• Габариты (Д×Ш×В): 95 × 55 × 60 мм
• Тип системы: СТРУНА+

Подключение:

Блок подключается к шине «CAN» с помощью клемм «CL», «CH» к одноимённым клеммам БР или БИЗ на стороне «ВХОД». Кабели интерфейсов RS-485 подключаются к клеммам «Э» (экран), «А» (+RX), «В» (–RX).

Протоколы связи:

• Выход 1: работает по протоколу «Modbus STRUNA+»
• Выход 2: может настраиваться через выход 1 на протоколы «Modbus STRUNA+» или «Кедр 2.2»

Особенности:

Блок может подключаться к ПЭВМ по интерфейсам RS-485 или USB (через конверторы интерфейсов RS-485/USB) или RS-232 (через конверторы интерфейсов RS-485/RS-232) при удалении до 1200 м.

Блок Расширения Интерфейсов (БРИ1) и БРМ5 одновременно устанавливаться не могут.
