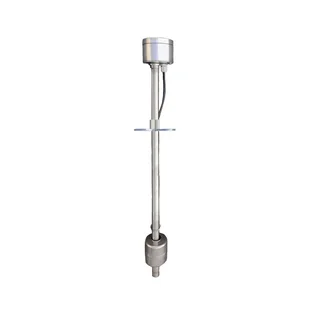

Датчик предельных уровней цифровой с 1 поплавком для тосола

ДПУ-Ц — цифровой датчик предельного уровня, предназначенный для измерения уровня жидкости (тосола) в расширительном бачке двустенных резервуаров. Используется для контроля целостности двустенных резервуаров путём отслеживания уровня тосола в межстенном пространстве.

Принцип действия:

Датчик изготовлен из герметичной коррозионно-стойкой стальной трубы, внутри которой размещены платы с герконами, а снаружи находятся поплавки с магнитами, перемещающиеся вдоль трубы. При изменении уровня тосола в зоне срабатывания происходит переключение герконов.

Технические характеристики:

• Вес: 2.6 кг
• Габариты (Д×Ш×В): 210 × 210 × 670 мм
• Тип системы: СТРУНА+
• Исполнение: с 1 поплавком
• Назначение: измерение уровня тосола в расширительном бачке
• Крепление: на фланце или на гайке
• Взрывозащита: «Искробезопасная электрическая цепь»

Особенности:

• Оснащён функцией самодиагностики с формированием сигнала НОРМА
• Поверка во время эксплуатации не требуется
• Регулировка порога срабатывания осуществляется оперативно, без демонтажа прибора
• Возможно магистральное подключение ДПУ-Ц непосредственно к ППП1 через клеммную коробку (КК1)

Важно: комплектация

Для подключения к ППП1 обязательно использование Клеммной коробки (КК1). КК1 обеспечивает объединение групп датчиков и защиту от перенапряжений, а также имеет внутренний и наружный зажимы заземления.

При заказе необходимо выбрать посадочное место из доступных опций: на гайке (ДПУ1-Ц); на фланце DN160 (ДПУ-Ц); на фланце DN100 (ДПУ-Ц)

Роль в системе:

ДПУ-Ц выполняет функции противоаварийной защиты в системе «СТРУНА+». При установке на резервуар датчик может генерировать два сигнала при приёме продукта — предупредительный и аварийный, а также контролировать минимальный и максимальный уровень продукта.
