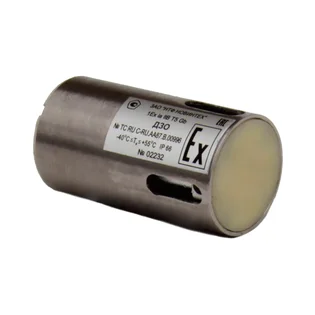

Датчик загазованности оптический (ДЗО)

ДЗО — это цифровой оптический газоанализатор, предназначенный для автоматического контроля довзрывоопасных концентраций горючих газов и паров (пары бензина, СУГ, метан) в атмосфере промышленной зоны. Применяется в составе измерительных систем «СТРУНА+» и как самостоятельное средство измерений.

Принцип действия:

Принцип действия основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн 3,3–3,4 мкм. Оптический метод измерения обеспечивает сохранение работоспособности при любых критических концентрациях паров и газов, в отличие от термокаталитических датчиков, которые при предельных концентрациях выходят из строя [citation:2][citation:14].

Технические характеристики:

• Вес: 0.1 кг
• Габариты (Д×Ш×В): 30 × 30 × 55 мм
• Тип системы: СТРУНА+
• Диапазон измерений: (0–60) % НКПР
• Пределы основной абсолютной погрешности: ±5 % НКПР
• Температурный диапазон эксплуатации: от -40 до +55 °С
• Степень защиты: IP66 (допускает временное затопление)
• Вид взрывозащиты: «искробезопасная электрическая цепь» (1Ex ia IIB T5 Gb)
• Срок службы: не менее 20 лет
• Межповерочный интервал: 1 год

Масштабируемость:

К каждому каналу системы «СТРУНА+» можно подключить магистрально до 5 датчиков ДЗО на расстояние до 1200 м через конвертер интерфейсов (КИ). При количестве ДЗО более 5 на каждый канал подключается до 3 датчиков [citation:2].

Особенности:

• Замена и поверка без демонтажа кабельных соединений — ДЗО извлекается из конвертера интерфейсов (КИ)
• Наличие магнитного ключа для смены режима работы и конфигурирования
• Конструктивная защита от росы, пыли и осадков
• Не требует прокладки кабеля в бронерукаве, в отличие от большинства оптических аналогов с взрывозащитой типа «взрывонепроницаемая оболочка» [citation:2][citation:5]
• Наличие встроенной флэш-памяти для хранения настроек и градуировочных характеристик

Назначение и применение:

ДЗО предназначены для контроля содержания метана (кроме рудничного газа), горючих газов и паров, в том числе паров сжиженных углеводородных газов и паров нефтепродуктов (бензин, дизельное топливо, керосин) в атмосфере промышленной зоны: АЗС, АГЗС, ГНС, АГНКС, нефтебазы и другие объекты [citation:14].

Важно: комплектация

Для полноценной работы ДЗО в составе системы «СТРУНА+» требуется конвертер интерфейсный (КИ), через который выполняется подключение по магистральной схеме.
