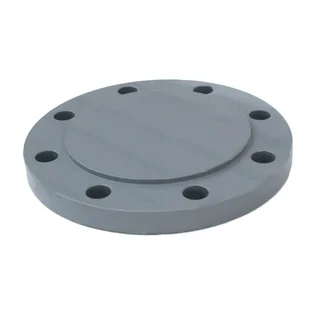

Заглушка (СУГ) D215/DN100

Заглушка фланцевая предназначена для герметичного перекрытия концевых участков трубопроводов и фланцевых соединений на объектах, использующих сжиженные углеводородные газы (СУГ). Применяется в составе измерительных систем «СТРУНА» и «СТРУНА+» на АГЗС, АГНС и нефтебазах.

Конструкция и стандарт:

Заглушка изготовлена по альбому типовых конструкций АТК 24.200.02-90 — «Заглушки фланцевые стальные. Конструкции, размеры и технические требования». Стандарт распространяется на заглушки для условного давления от 0,6 до 16 МПа и температуры от -70 до +600 °С, применяемые в химической, нефтеперерабатывающей, газовой и нефтяной отраслях.

Условное обозначение:

Заглушка 2 – 100 – 1,6 – Ст20 – 6. АТК.24.200.02-90

• 2 — исполнение
• 100 — условный проход (Ду)
• 1,6 — условное давление (Ру), МПа
• Ст20 — марка стали (сталь 20)
• 6 — номер стандарта АТК

Технические характеристики:

• Вес: 7 кг
• Габариты (Д×Ш×В): 215 × 215 × 16 мм
• Тип системы: СТРУНА, СТРУНА+
• Условный проход (Ду): 100 мм
• Условное давление (Ру): 1,6 МПа
• Материал: сталь 20
• Тип соединения: фланцевое
• Рабочая среда: сжиженные углеводородные газы (СУГ)

Комплектация:

• Заглушка
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка

Важно:
