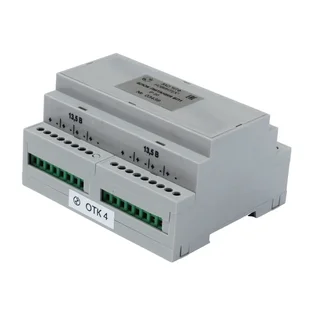

Блок питания (БП1)

БП1 — это надежный блок питания, предназначенный для работы в составе измерительных систем «СТРУНА+». Блок обеспечивает стабильное энергоснабжение подключенного оборудования и защиту цепей питания.

Основные характеристики:

• Питание: Сеть переменного тока 220 В (+22/-33) частотой (50 ± 1) Гц
• Ток потребления: Не более 0,5 А
• Выходное напряжение: Стабилизированное плюс (13,5 ± 0,25) В
• Амплитуда пульсаций: Не более 15 мВ
• Клеммы подключения: «+» (+12 В) и «–» (0 В)

Надежность и защита:

Цепи питания БП1 защищены плавким предохранителем, который предотвращает перегрузки и обеспечивает безопасную работу оборудования.

Роль в системе:

БП1 используется для питания различных блоков системы «СТРУНА+», включая блок распределительный (БР), блок сервера (БСР1) и другие компоненты измерительного комплекса.
