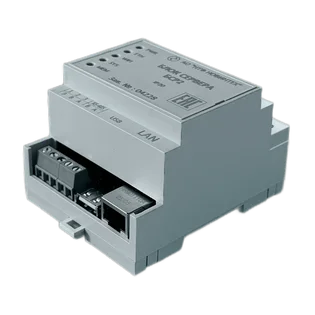

Блок сервера (БСР2)

БСР2 предоставляет широкие возможности удаленной передачи информации по протоколам RS-485 (выход 1), RS-485 (выход 2), TCP-IP (выход 3) и Wi-Fi (выход 4). Блок имеет встроенную внутреннюю память для хранения журнала событий и изменений настроек конфигурации системы СТРУНА+.

Технические характеристики:

• Вес: 0.15 кг
• Габариты (Д×Ш×В): 95 × 75 × 60 мм
• Тип системы: СТРУНА+

Коммуникационные возможности:

• Выход 1 и 2 (RS-485): поддерживают протокол «Modbus STRUNA+», подключаются к ПЭВМ по интерфейсам RS-485 или USB (через конвертор) или RS-232 (через конвертор) при удалении до 1200 м.
• Выход 3 (Ethernet): поддерживает стандартные протоколы HTTP и TCP/IP, позволяет производить мониторинг параметров измерительных каналов и основные настройки через обычный интернет-браузер.
• Выход 4 (Wi-Fi): позволяет подключиться к системе по беспроводному каналу с помощью мобильного устройства (ПК, планшет, смартфон).
• Выход USB: к нему может подключаться термопринтер.

Подключение:

Питание осуществляется от клемм «+12», «0» блока БП1. Блок подключается к шине CAN с помощью клемм «CL», «CH» к одноименным клеммам БР или БИЗ на стороне «ВХОД». Кабель интерфейса RS-485 подключается к клеммам «Э» (экран), «А» (+RX), «В» (–RX).

Настройка:

Выходы 3 (Ethernet) и 4 (Wi-Fi) позволяют производить основные настройки системы: ввод и чтение таблиц градуировки резервуаров, настройка подсистемы контроля, ввод смещений по уровню и поплавок по плотности.

Особенности:

Для спецзаказов выход 4 (Wi-Fi) не поставляется.
