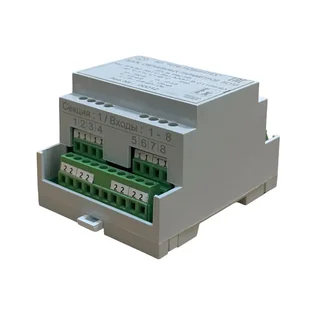

Блок сигнальных параметров (БСП)

БСП считывает состояние входов типа «сухой» контакт. БСП содержит восемь входов. Состояния входов передаются из БСП по запросам в БИ1, БРИ1, БРМ5, БСР1.

Технические характеристики:

• Вес: 0.45 кг
• Габариты (Д×Ш×В): 155 × 70 × 60 мм
• Тип системы: СТРУНА+

Структурная схема:

В БСП входят ячейка барьеров ЯБ и ячейка сигнальных параметров ЯСП. ЯБ формирует искробезопасное напряжение для восьми входов. Взрывозащищенность обеспечивается использованием в ЯБ DC-DC преобразователя, предохранителей и стабилитронов. ЯСП со стороны искробезопасной части содержит резисторы для подключения восьми входов к оптронам. На искроопасной части ЯСП располагаются узлы связи с шиной CAN, вычислительный и логический узлы. Разделение искроопасной и искробезопасной частей ЯСП обеспечивается оптронной развязкой.

Подключение:

ЯСП подключается к шине CAN с помощью клемм «CL», «CH». Искробезопасные входы БСП вводятся на клеммы («В1 1 2», …, «В8 1 2»). Два контакта обслуживают один вход типа «сухой» контакт. Номер входа определяется расположением контактов на БСП и логическим адресом БСП (диапазон логических адресов БСП 0–7), который заносится в него при изготовлении. После занесения логического адреса в БСП на него наклеивается этикетка с надписью.

Особенности:

Все искробезопасные линии связи БСП имеют защиту от перенапряжений. Питание от БП1 подключается к клеммам «+12», «0» БСП. Напряжение плюс 12 В используется для формирования искробезопасного питания измерительных каналов. Клеммы «Э», «A», «B» на искроопасной части БСП используются для технологических целей.

Роль в системе:

БСП интегрирован в систему «СТРУНА+», которая обеспечивает высокую точность контроля и надежность работы, соответствуя строгим стандартам.
