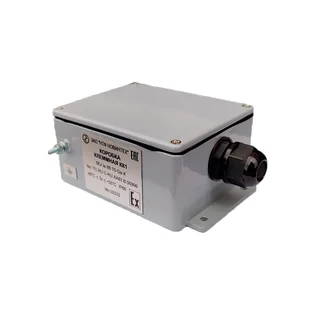

Коробка клеммная (КК1)

Коробка клеммная КК1 предназначена для объединения групп датчиков давления (ДД1) с целью подключения к устройству распределительному (УР) в составе измерительных систем «СТРУНА+». Через КК1 к одному каналу УР можно подключить до 9 датчиков ДД1.

Назначение:

КК1 применяется для организации связи между датчиками давления и системой «СТРУНА+». Коробка обеспечивает параллельное соединение клеммных соединителей и защиту от перенапряжений.

Конструкция:

В корпусе КК1 установлены кабельные вводы, ячейка ЯКК1 с клеммными соединителями и элементами защиты от перенапряжений. Все клеммные соединители соединены параллельно. В КК1, установленной на конце линии связи с УР (на максимальном удалении от УР), подключается ячейка ЯТ с резистором, сопротивление которого равно волновому сопротивлению кабеля с УР. Экран кабеля соединяется с цепью заземления. Корпус КК1 имеет внутренний и наружный зажимы заземления.

Взрывозащита:

Взрывозащищённость КК1 обеспечивается изоляцией искробезопасных цепей от заземлённого корпуса (Uиз = 500 В) и выполнением корпуса из алюминиевого сплава марки ADC12 с содержанием магния не более 0,3 %.

Технические характеристики:

• Вес: 0.3 кг
• Габариты (Д×Ш×В): 185 × 110 × 60 мм
• Тип системы: СТРУНА+
• Максимальное количество ДД1 на канал: до 9 штук
• Входное напряжение Ui: 13,7 В
• Входной ток Ii: 170 мА
• Внутренняя ёмкость Ci: 100 пФ
• Внутренняя индуктивность Li: 100 мкГн

Важно: комплектация

При заказе необходимо выбрать опцию металлорукава из доступных вариантов: без металлорукава, с металлорукавом 15 мм, с металлорукавом 20 мм. Цена зависит от исполнения: от 7 700 руб. до 11 500 руб. без НДС.

Комплектация:

• Коробка
• Упаковка
