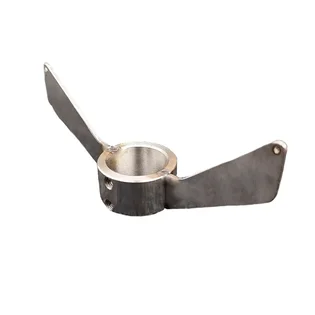

Верхний подвес цепочек погружного плотномера

Верхний подвес цепочек является составной частью погружного плотномера системы «СТРУНА+». Через данный подвес осуществляется крепление уравновешивающих цепочек, которые нагружают поплавок плотности.

Назначение и принцип работы:

Погружной плотномер системы «СТРУНА+» работает на основе цепочкового ареометра. Поплавок плотности погружен в жидкость, и при изменении плотности продукта изменяется выталкивающая сила, действующая на поплавок. Эта сила уравновешивается силой тяжести цепочек, нагружающих поплавок. Верхний подвес обеспечивает фиксацию верхних концов цепочек, позволяя поплавку свободно перемещаться вдоль измерительной штанги при изменении плотности жидкости.

Технические характеристики:

• Вес: 0.1 кг
• Габариты (Д×Ш×В): 150 × 30 × 20 мм
• Тип системы: СТРУНА, СТРУНА+

Совместимость:

Верхний подвес цепочек применяется в составе погружных плотномеров, устанавливаемых на первичные преобразователи параметров (ППП1). Погружные плотномеры позволяют проводить измерения в нескольких точках, разнесенных по высоте резервуара, и учитывать расслоение продукта по плотности.

Важно: комплектация

Для заказа верхнего подвеса цепочек необходимо указать:

• Диаметр трубы ППП — выбор опции из доступных вариантов: 28 мм, 30 мм, 30 мм для СУГ

Роль в системе:

Верхний подвес цепочек входит в конструкцию погружного плотномера, который обеспечивает измерение плотности продукта с высокой точностью. Точность измерения плотности погружным плотномером составляет ±0,5 кг/м³.
