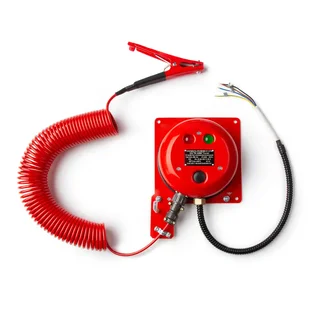

Устройство заземления автоцистерн УЗА-2МК-04 (220В)

УЗА-2МК-04 — это устройство заземления и контроля автоцистерн, предназначенное для отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других легковоспламеняющихся жидкостей. Применяется на АЗС, нефтебазах и наливных эстакадах в составе систем «СТРУНА+».

Назначение:

Устройство обеспечивает заземление автоцистерн и других транспортных емкостей с одновременным контролем и индикацией наличия цепи «заземляющее устройство — автоцистерна». При применении в системах «СТРУНА+» и с блоком сигнальных параметров (БСП) возможен контроль и фиксация факта подключения заземления автоцистерны в журнале событий.

Принцип работы:

Один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны, другой — к дисковым контактам индикатора. При этом происходит измерение переходных сопротивлений между контактами зажимов и сопротивления проводов. Если суммарное измеренное сопротивление не превышает 100 Ом, загорается светодиод, разрешая проведение операции слива-налива.

Интеграция с системами «СТРУНА+»:

• «Сухой контакт» выхода УЗА подключается к искробезопасному входу блока сигнальных параметров (БСП) системы «СТРУНА+» с последующей обработкой сигнала и передачей информации о состоянии УЗА на верхний уровень по протоколу MODBUS RTU.
• Возможна обработка сигнала блоком управления (БУ2) с выдачей сигналов управления на оповещатель и (или) сигналов блокировки на насосы, клапаны, в шкафы автоматики в операторской.

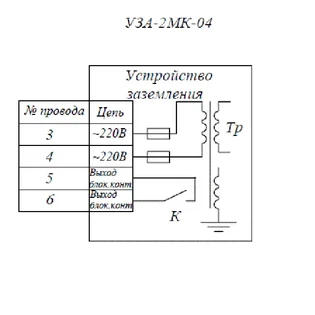

• УЗА-2МК-04 подключается 4-жильным кабелем МКЭШ 5х0,35 или аналогами.

Технические характеристики:

• Вес: 2.5 кг

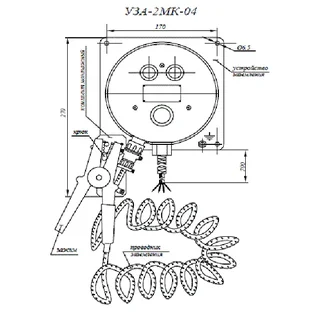

• Габариты (Д×Ш×В): 200 × 200 × 100 мм
• Тип системы: СТРУНА+
• Питание: 220 В, 50 Гц
• Параметры искробезопасной цепи: напряжение не более 12 В, ток не более 0,025 А
• Потребляемая мощность: не более 6 ВА
• Сопротивление между клеммой заземления и зажимом: не более 10 Ом
• Сопротивление, при котором выдаётся сигнал «Заземление»: не более 100 Ом
• Нагрузочная способность выходного контакта: 220 В, 50 Гц, не более 1 А
• Срок службы: 6 лет
• Температура окружающей среды: от −40 до +40 °С
• Маркировка взрывозащиты: 1ExsibIIBT4 Gb X

Комплектация:

• Устройство заземления — 1 шт.
• Проводник заземления (5 м) — 1 шт.
• Комплект монтажный — 1 компл.
• Инструкция — 1 экз.
• Паспорт — 1 экз.
