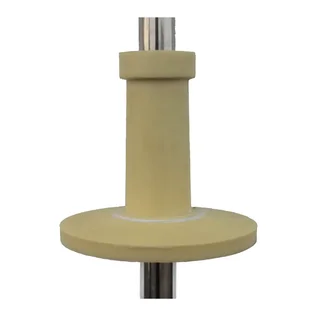

Поплавок уровня метрологический (ПУМ)

ПУМ — это метрологический поплавок уровня, предназначенный для использования в составе метрологического первичного преобразователя параметров (ППП1) при проведении градуировки резервуаров. Применяется в измерительных системах «СТРУНА» и «СТРУНА+», где система используется в качестве эталонного средства измерений II разряда согласно Государственной поверочной схеме для средств измерений уровня жидкости по ГОСТ 8.477-82.

Назначение:

Поплавок обеспечивает высокоточное измерение уровня при выполнении работ по градуировке резервуаров. Конструкция поплавка адаптирована для метрологических задач и обеспечивает стабильность показаний при проведении измерений.

Принцип работы:

Поплавок работает в составе первичного преобразователя параметров на основе магнитострикционного эффекта. При пропускании импульса тока через металлический проводник-волновод в месте расположения поплавка с постоянными магнитами, скользящего относительно герметичной трубы датчика уровня, под действием магнитострикционного эффекта возникают импульсы механической деформации, которые распространяются в проводнике-волноводе с ультразвуковой скоростью и фиксируются приёмным устройством в верхней части датчика. На основе измерений времени распространения ультразвуковых импульсов рассчитывается уровень продукта.

Технические характеристики:

• Вес: 0.3 кг
• Габариты (Д×Ш×В): 150 × 150 × 140 мм
• Тип системы: СТРУНА, СТРУНА+
• Применение: метрологический ППП1, градуировка резервуаров

Комплектация:

• Поплавок
• Упаковка
